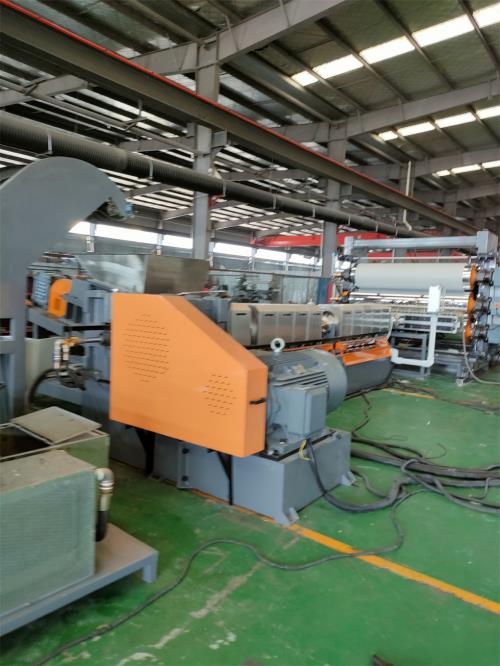

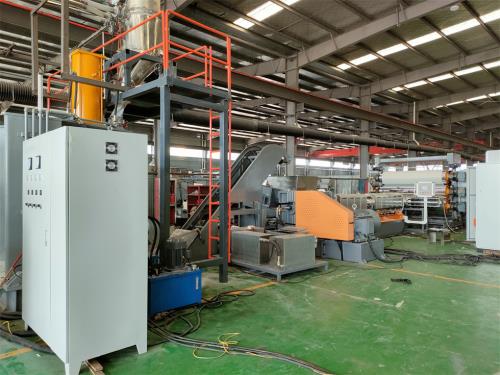

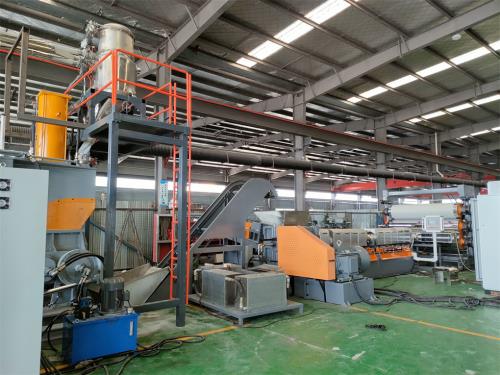

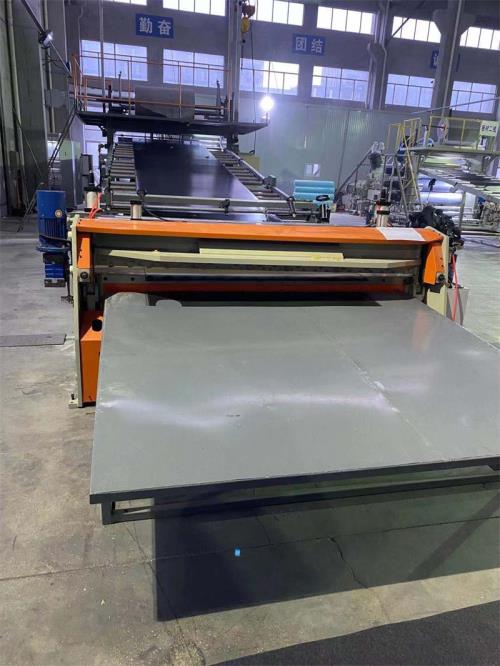

密煉片材擠出機_密煉片材擠出機_佳德75升密煉機/JDL-150單螺桿片材生產線一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝 ：75升密煉機-——自動提升機——雙碗喂料機——150單螺桿擠出機------模具接口---——橡膠擠出模具-------三輥壓光機—--—三輥模溫機----9輥冷卻-----------計米器-------雙工位收卷機-------主機控制系統采用：PLC控制系統帶遠程監控系統Ⅲ、加工物料：橡膠片材產 能：400～600公斤/小時（取決于客戶的配方、工藝、生產條件）制品要求：寬度：1200mm 厚度：1-2mm二. 技術配置（一）75升密煉機 密煉片材擠出機（三）雙碗強制喂料機：一臺 1）電機功率：11kw，采用“三晶或羅賓漢”變頻調速器。喂料螺桿：雙螺桿強制下料，氮化鍍鉻處理，表面光潔度高。喂料體：內表面拋光、鍍硬鉻處理，光潔耐磨。2）喂料斗：內表面拋光、鍍硬鉻處理，光潔耐磨；采用鎖扣式安裝防護罩，要求便于更換和維修保養。。（四）JDL-150擠出機1、
減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）密煉片材擠出機: 齒輪箱冷卻系統： 采用環保風冷卻系統（環保型：公司專利）不需要接外循環水冷卻2、主電機：:1）交流電機；功率：75kw“利多”電機，“三晶或羅賓漢”,變頻調速器3、螺桿1）直徑：φ150mm；長徑比：9:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；提高耐磨度。2）螺桿芯部通水冷卻；4、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；密煉片材擠出機2）螺筒采用水冷卻，盤銅管加強制作工藝改進，銅管孔焊接嘴滿焊并帶加強固定，防止此處漏水；料筒外加不銹鋼防護罩，要求防護罩與機座相聯；3）加熱區段：采用優質鑄鋁加熱器5、水冷卻系統1）水泵泵電機功率：1.5kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統6.模具接口 1)模具接口;采用喇叭結構
（五）密煉片材擠出機片材模具：出料有效寬度1350mm；制品寬度1200mm；制品厚度1-2mm，模頭材料：P20鋼材，模頭流面鍍硬鉻處理。摸頭兩邊擋塊長度：100mm，采用模溫機加熱，模溫機一套
（六）密煉片材擠出機三輥壓光機JDL-1500 《一套》1、機架采用型鋼焊接而成，有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成，各安裝面均經過機械加工，以確保安裝精度。形式：直立式2、減速箱、電動機本機采用輥筒獨立傳動，每個輥筒軸端均配有一傳動減速箱，傳動平穩、噪音低、效率高，結構緊湊。電動機采用交流變頻電機，功率：5.5kw×3臺;三輥線速度為0-10米分鐘3) 輥筒1) 輥筒直徑：上輥φ400mm/中輥φ400mm/下輥φ400mm，輥面寬度1300mm2) 輥筒控溫水進出口徑：11/4”輥筒圓度：0.005mm,輥筒同軸度：φ0.012mm,輥筒表面粗糙度：Ra0.025μm,輥筒外圓表面淬硬HRC55～60,淬硬深度3～5mm；輥筒表面鍍硬鉻，t=0.08～0.103) 輥筒壁厚：50mm,輥筒軸承組：采用日本NSK耐高溫雙列圓柱滾子調心軸承,軸承座：結構為剖分式，以便快速更換輥筒。上蓋上開潤滑孔，方便維護。4、輥筒調距裝置1) 輥筒上下采用電動渦輪蝸桿升降。
微調為手動，并兩端可單獨調節，調節范圍0-70mm，2) 輥筒間隙調整采用絲桿結構，手動微調，微調范圍：1-5mm，密煉片材擠出機刻度盤指示5、移動組件1) 整個移動組件由傳動系統、滾輪升降組件等組成, 傳動電機功率：0.37kw,采用雙級減速器傳動，移動平穩，亦可手動微調2) 三輥前后移動導軌要求長度為:2500mm;導軌上要有預留固定孔;方便在客戶現場安裝膨脹螺（七）輥筒控溫裝置（三組/套）1) 輥筒的控溫由水溫控制箱來完成,最高控制水溫90℃,水泵采用高壓大流量不銹鋼多級離心熱水泵;電機功率：2.2kw*3 水泵流量：10.0m3/h，高溫水泵：2) 輥筒控溫水進出口采用高溫旋轉接頭，確保不滲漏,模溫機與三輥;進水;出水采用2寸軟管連接（八）冷卻輥牽引1) 牽引電機功率：3kw,采用鏈條傳動；冷卻輥直徑：400mm 輥面寬度1300mm 9個；冷卻輥兩邊做安全護欄（要求：冷卻輥與輥間距越小越好）（九）雙工位收卷機1）密煉片材擠出機力矩電動機驅動，電機功率：3KW，配氣漲軸：2支2）最大卷徑：500mm最高線速度：V=10米/分。碳酸鈣母粒造粒機 http://m.cnhoho.com/contents/66/149.html
